Urządzenie centrujące DWS 3

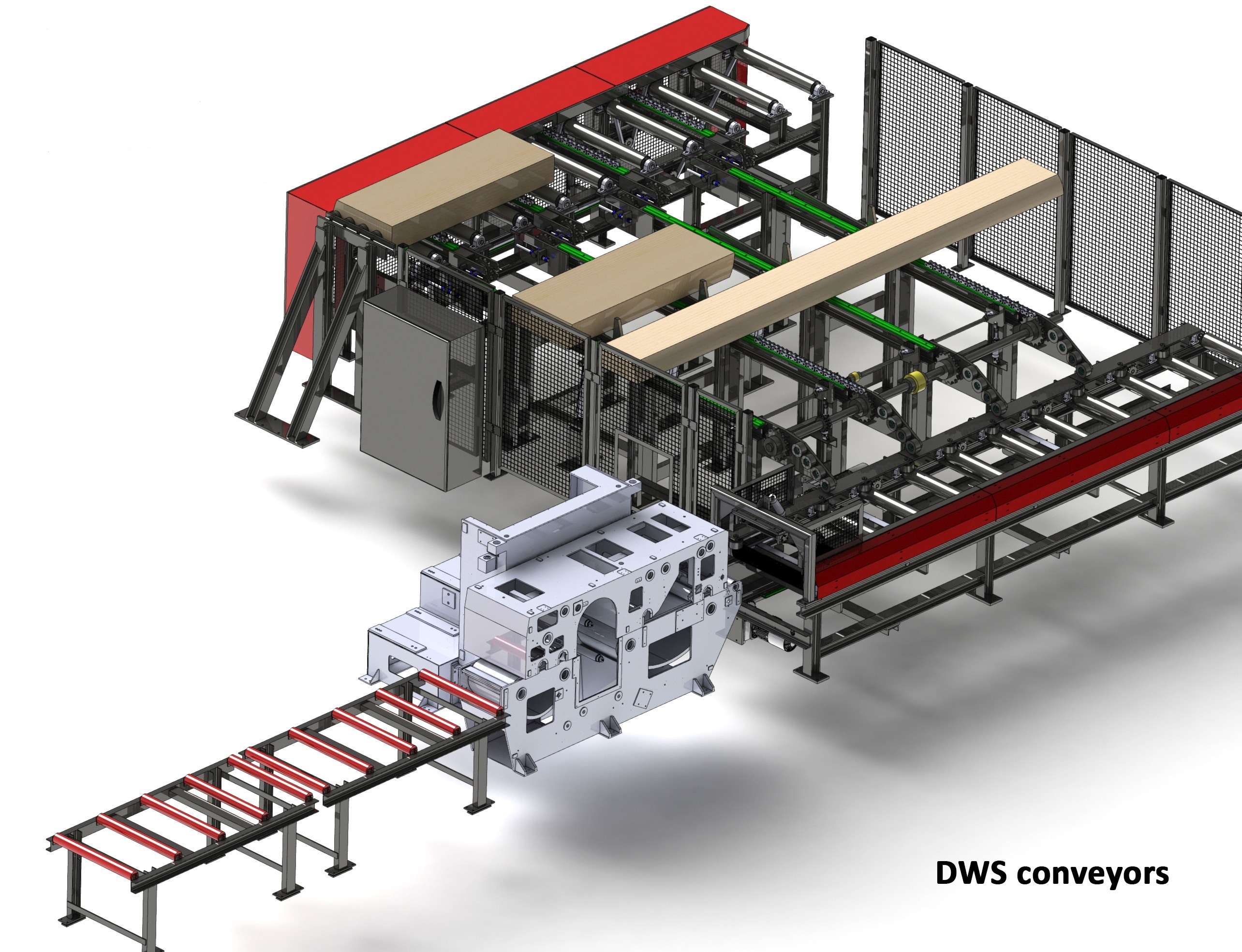

Wymagania, jakie stawiają przedsiębiorstwa zajmujące się obróbką drewna dostawcom maszyn i technologii rosną nieustannie, co spowodowane jest potrzebą szybkiej, sprawnej, a jednocześnie ekonomicznie opłacalnej produkcji. Jednym z rozwiązań, które znacząco optymalizują produkcję poprzez zwiększenie dokładności wprowadzenia pryzmy do wielopiły, jest urządzenie centrujące TOS SVITAVY. Można je znaleźć w ofercie firmy Penny Gondek.

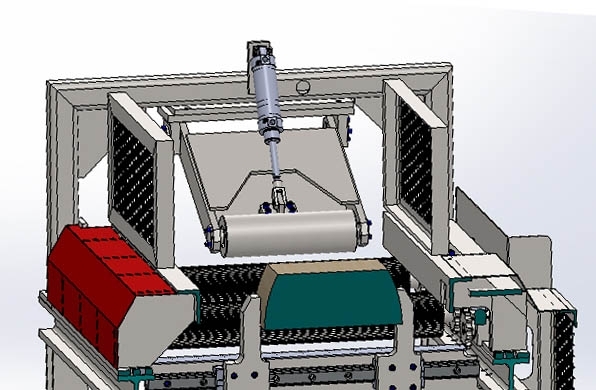

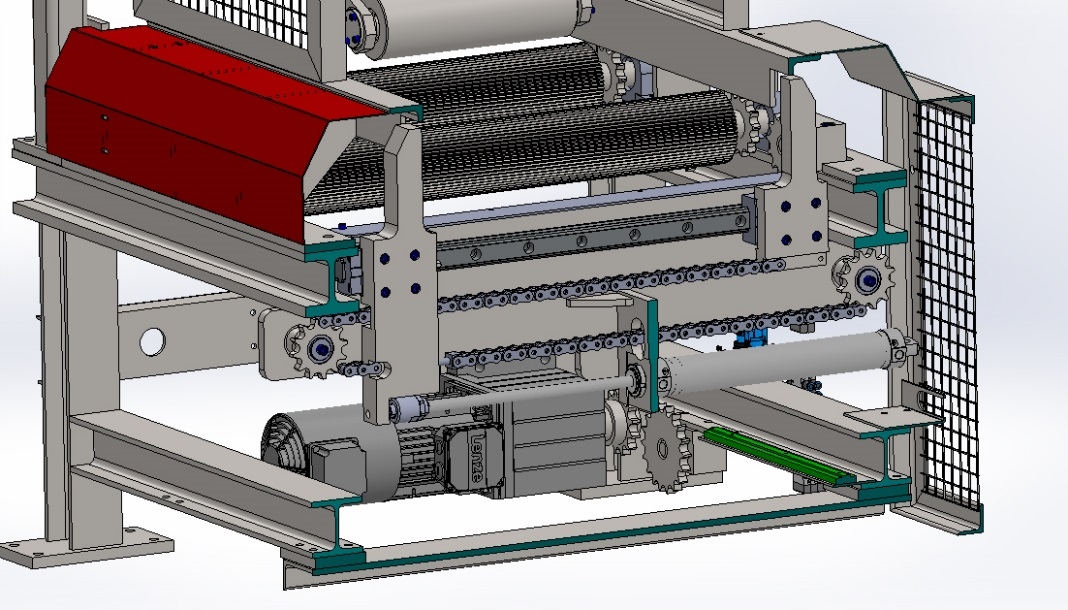

Zasadniczo urządzenie centrujące przeznaczone jest do pryzm o maksymalnej długości 1200-6000 mm i wysokości 200 mm, jakie stosowane są w pilarkach wielotarczowych PWR 412, jednak w przypadku pilarek PWR 422 maksymalna wysokość pryzmy może być zwiększona do 250 mm. Przenośnik jest wyposażony w walce z odstępami co 500 mm i jest napędzany przez silnik sterowany przemiennikiem częstotliwości (falownikiem). Przenośnik posiada ochronne bariery rozmieszczone po obwodzie urządzenia, przy czym prawa lub lewa bariera może być zastąpiona przez liniał z rolkami do umieszczania pryzmy obrzynanej jednostronnie. Na przedniej stronie znajduje się górny walec dociskowy pneumatyczny. Jego zadaniem jest dociśnięcie z góry pryzmy, transportowanej na dwóch napędzanych walcach ryflowanych, co ułatwia dokładność wprowadzenia materiału do wielopiły. Pryzma może być wprowadzana do maszyny w osi wielopiły lub sterowana poprzez tzw. docentrowanie w prawo lub lewo.

Wygodne sterowanie

Pracą urządzenia steruje się z poziomu czytelnego panelu operatora. Jest on podłączony poprzez elastyczny przewód odpowiedniej długości, dzięki czemu pulpit sterowniczy może być umieszczony w odpowiednim miejscu, w zależności od możliwości technologicznych. Urządzenie centrujące TOS SVITAVY wraz pilarką wielotarczową tego samego producenta jest synchronizowane z prędkością posuwu, która jest regulowana poprzez falownik. Przenośnik może być wyposażony w jeden z systemów sterowania – albo z panelu sterowniczego lub w automacie.

System centrowania taśmy

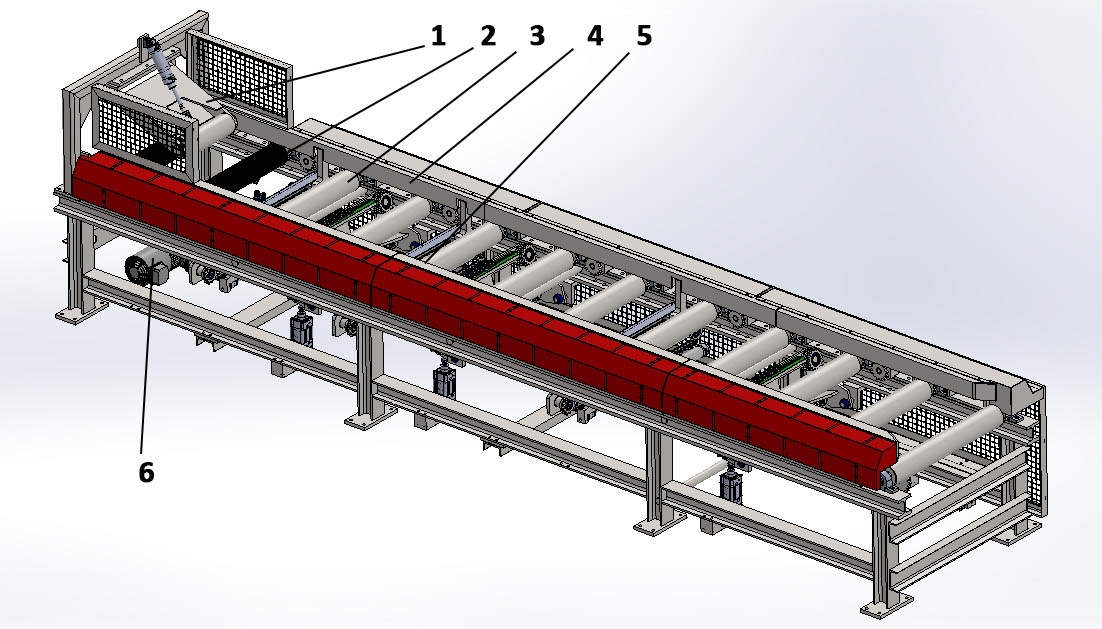

Przenośnik może być wyposażony w kilka szyn do automatycznego centrowania. Na szynie zamontowana jest para szczęk (tzw. kleszcze), które poruszają się i przemieszczają się do osi pryzmatycznej przenośnika. Przenośnik automatycznie oblicza długość pryzmy i zamyka odpowiednią parę centrowania tego materiału. Dla zakresu długości od 2 do 5 mb przenośnika zamocowane są trzy pary szczęk centrujących.

Fot. Penny Gondek
