Trak taśmowy MM-700 HK wraz z podajnikiem kłód PK/T oraz wielopiła WP-500 wraz ze stołem centrującym SC-1 to maszyny, które pozwalają na znacznie usprawnienie obróbki drewna okrągłego. Dostępne są w ofercie firmy LIGNUMA z Kargowej, która dostosowuje parametry obróbcze maszyn do indywidualnych potrzeb klientów.
Trak taśmowy MM-700 HK
Trak taśmowy MM-700 HK to maszyna przeznaczona do cięcia kłód o maksymalnej średnicy 1100. Długość torowiska wynosi 12 m, a maksymalna długość cięcia 10 m, jednak parametry te mogą ulec zmianie zgodnie z zamówieniem klienta, podobnie jak szerokość piły taśmowej (32-50 mm). Podawanie kłód przeznaczonych do rozcięcia następuje za pomocą podajnika PK/T, którego parametry również konfigurowane są zgodnie z potrzebami konkretnego zakładu obróbki drewna.
Trak wyposażony jest w mocny silnik główny 11 kW. Producent zatroszczył się również o prostotę obsługi. Prawą rolką podtrzymującą piłę taśmową steruje się łatwo z poziomu pulpitu operatora, sterowanie korowarką odbywa się za pośrednictwem joysticka. Poziomowanie maszyny przebiega bardzo szybko, co przekłada się na wydajność przecierania surowca. Maszyna wyposażona jest w szeroką, wzmocnioną podporę, taką samą, jaką producent zastosował w traku MM-700HK/1200.
Do maszyny można podłączyć mobilny odciąg trocin. W przypadku zamówienia traka z pełną hydrauliką w wersji wzmocnionej, producent wyposaża go w dwa dociski, blokadę kąta 90o, 2 obracaki łańcuchowe, rolkę stałą do poziomowania I i rolkę z napędem do poziomowania II.
Wielopiła WP-500
Jednym z nowszych rozwiązań w ofercie firmy jest zmodyfikowana wersja wielopiły WP-500 w nowym wykonaniu, która dodatkowo opcjonalnie może być wyposażona w stół centrujący SC-1. Taki wariant znacznie przyspiesza i ułatwia pracę na tej maszynie, bo operator podaje brusa na stół centrujący i dalej już urządzenie samo wprowadza idealnie ustawionego brusa do komory cięcia maszyny. Maksymalna szerokość cięcia wynosi 300-500 mm w zależności od zamówienia, z kolei wysokość cięcia to maksymalnie 150 mm. Również silniki maszyny dobierane są pod indywidualne potrzeby: silnik główny może mieć moc 18,5 – 75 kW, silnik posuwu – 1,1-2,2 kW.
Jako wyposażenie standardowe LIGNUMA wprowadza też na stałe taśmociąg odbierający trociny i zrzyny z komory cięcia.
| Dane techniczne – trak taśmowy MM-700 HK | ||
| Parametr | Jednostka | Wartość |
| Długość torowiska | m | 12 – wg. zamówienia |
| Max. długość cięcia | m | 10 -wg. zamówienia |
| Podpora | – | szeroka – od MM-700HK/1200 |
| Prześwit poziomy | mm | 750 |
| Prześwit pionowy | mm | 1100 (max. średnica kłody) |
| Silnik główny | kW | 11 |
| Silnik posuwu | kW | 0,55 |
| Silnik podnoszenia układu tnącego | kW | 0,55 |
| Silnik korowarki | kW | 0,55 |
| Silnik hydrauliki | kW | 4 |
| Regulacja posuwu | m/min | płynna regulacja |
| Długość piły taśmowej | mm | 4000 |
| Szerokość piły taśmowej | mm | 32 – 50 – wg. zamówienia |
| Grubość piły taśmowej | mm | 0,9 -1,25 |
| Moduł | mm | 22,2 |
| Programator grubości cięcia | szt. | 1 |
| Korowarka (podcinak) | szt. | 1 |
| Sidzisko operatora | szt. | 1 |
| Napinacz hydrauliczny piły taśmowej | szt. | 1 |
| Stopy podpory – wysokość | mm | 200 |
| Rolka | szt. | 1 – na każdej belce podporowej |
| Pełna hydraulika (wzmocniona) | kpl. | docisk – 2 szt.
blokada do kąta 90o obracak łańcuchowy- 2 szt. poziomowanie I – rolka stała poziomowanie II – rolka z napędem |
| Wysokość maszyny | m | 2,65 |
| Szerokość maszyny | m | 2,2 – bez podajnika |
| Długość maszyny | m | wg. zamówienia |
| Waga | kg | 2500 – bez podajnika |
| PODAJNIK KŁÓD PK/T | ||
| Szerokość | m | 5,0 – wg. zamówienia |
| Długość | m | 2,4 – wg. zamówienia |
| Łapa załadowcza | szt | 4 – wg. zamówienia |
| Łańcuch | szt | 4 – wg. zamówienia |
| Sterowanie | – | z pulpitu sterowania hydrauliką |
| Dane techniczne wielopiły WP-500 | ||
| Max. szerokość cięcia | mm | 300 – 500 – wg. zamówienia |
| Max. wysokość cięcia | mm | 150 |
| Silnik główny | kW | 18,5 – 75 – wg. zamówienia |
| Silnik posuwu | kW | 1,1 – 2,2 – wg. zamówienia |
| Prędkość posuwu | m/min. | płynna regulacja |
| Wał pociągowy | szt. | 2 |
| Wał dociskowy | szt. | 2 – ręczna regulacja |
| Długość stołu wejściowego | m | 1,5 |
| Długość stołu wyjściowego | m | 1,5 |
| Średnica króćca | mm | 160 |
| Długość | m | 4,2 |
| Szerokość | m | 1,7 |
| Wysokość | m | 1,5 |
| Waga | kg | max. 2400 |
Fot. Lignuma
-

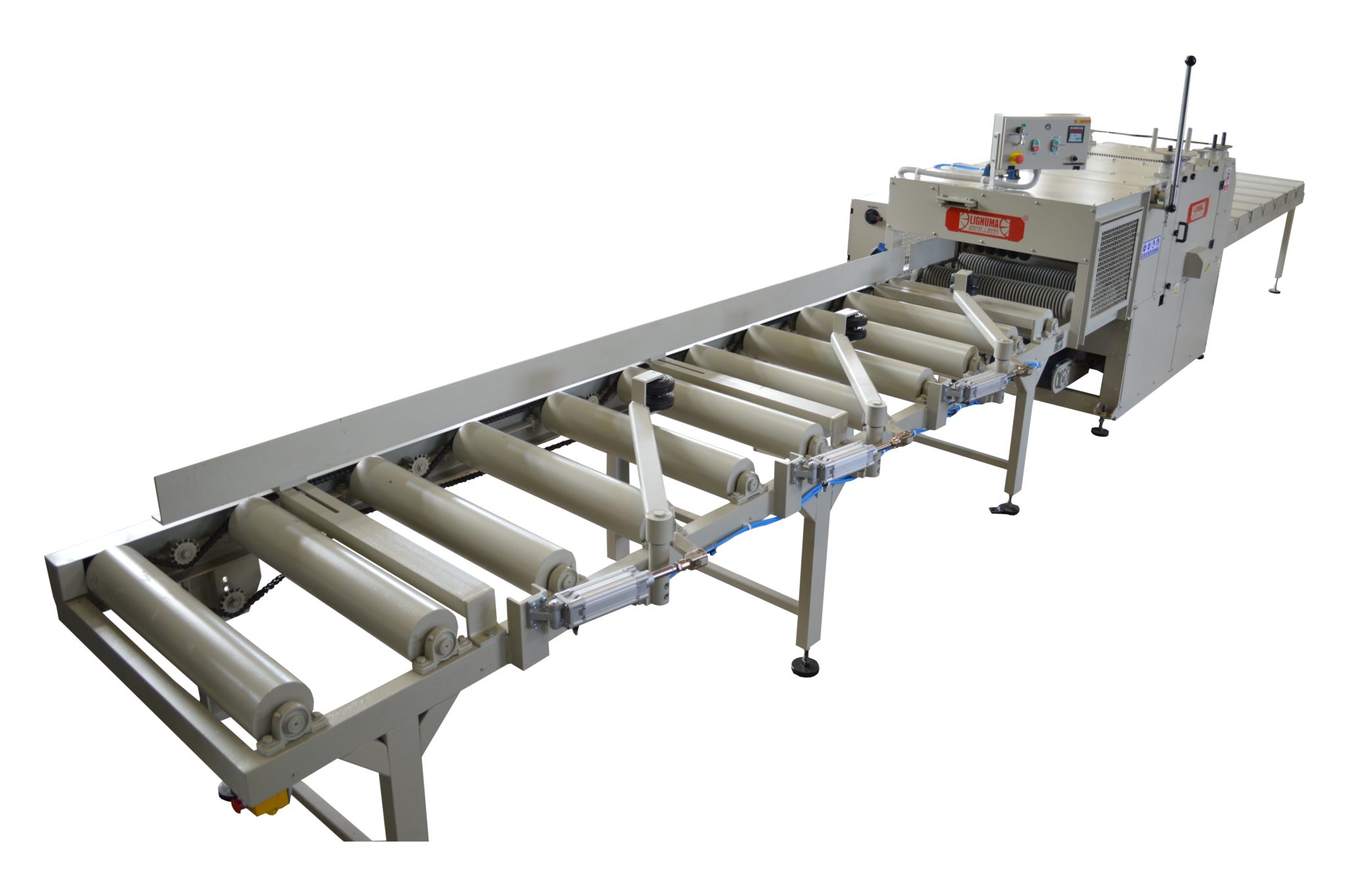

- Wielopiła WP-500 wyposażona w stół centrujący SC-1.
